Система поисковая СП-32-2

gallery/4125472a-80fc-4eba-83a5-e53a2a21b01f-5105
gallery/a6-64-a6646ce2-fe76-4dbc-8a8e-380d4d54a378

Поисковая система СП-32-2, при наличии рефлектометра «РЕЙС-305» и комплекта КП-500К, в 90% случаев может заменить кабельную лабораторию в части поиска мест повреждения силовых кабелей.

В системе реализованы все известные методы измерения расстояния до места повреждения.

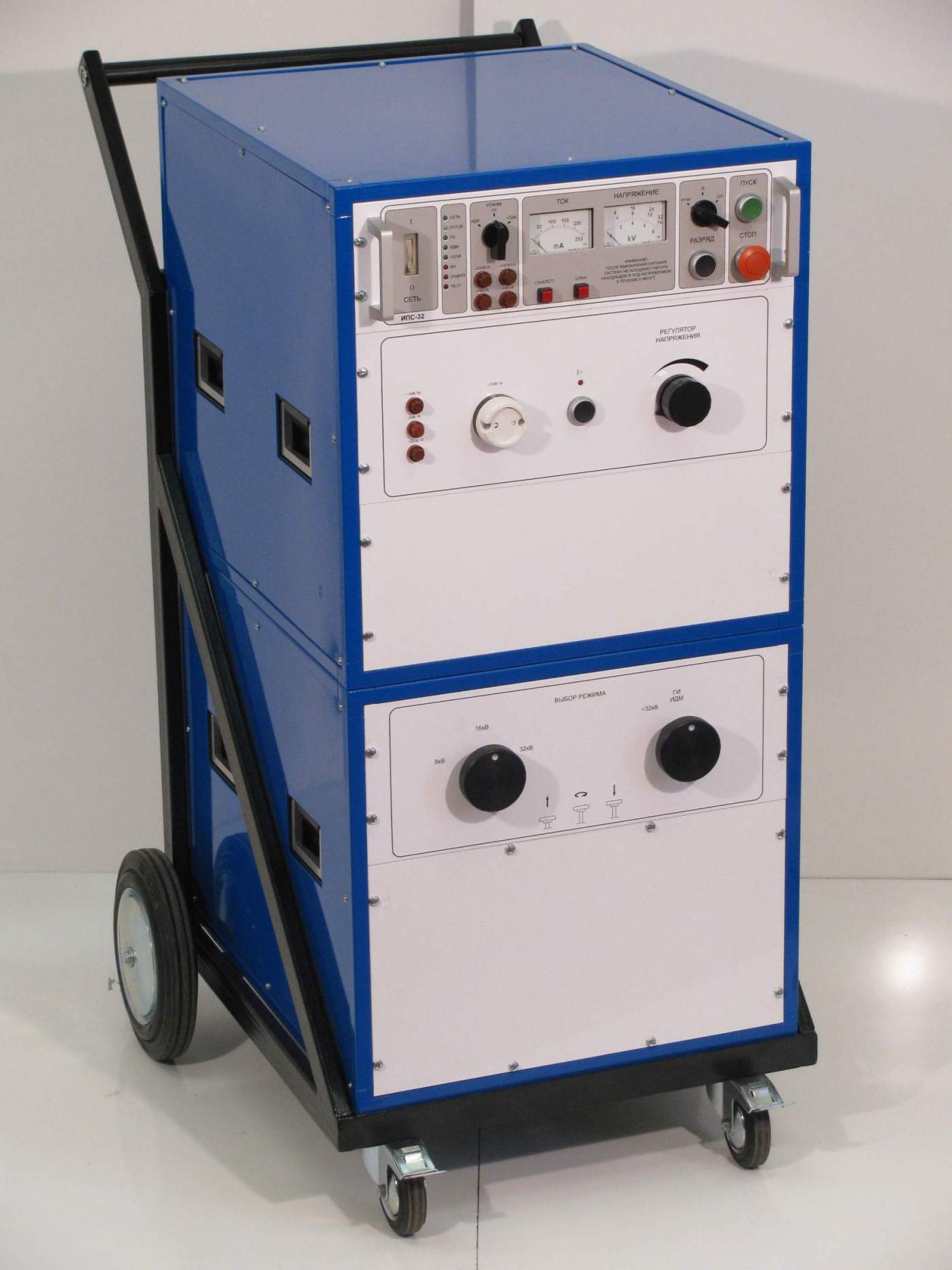

Система разделена на два блока, которые при работе устанавливаются один на другой.

Возможна стационарная установка в автомобилях типа УАЗ-3962.

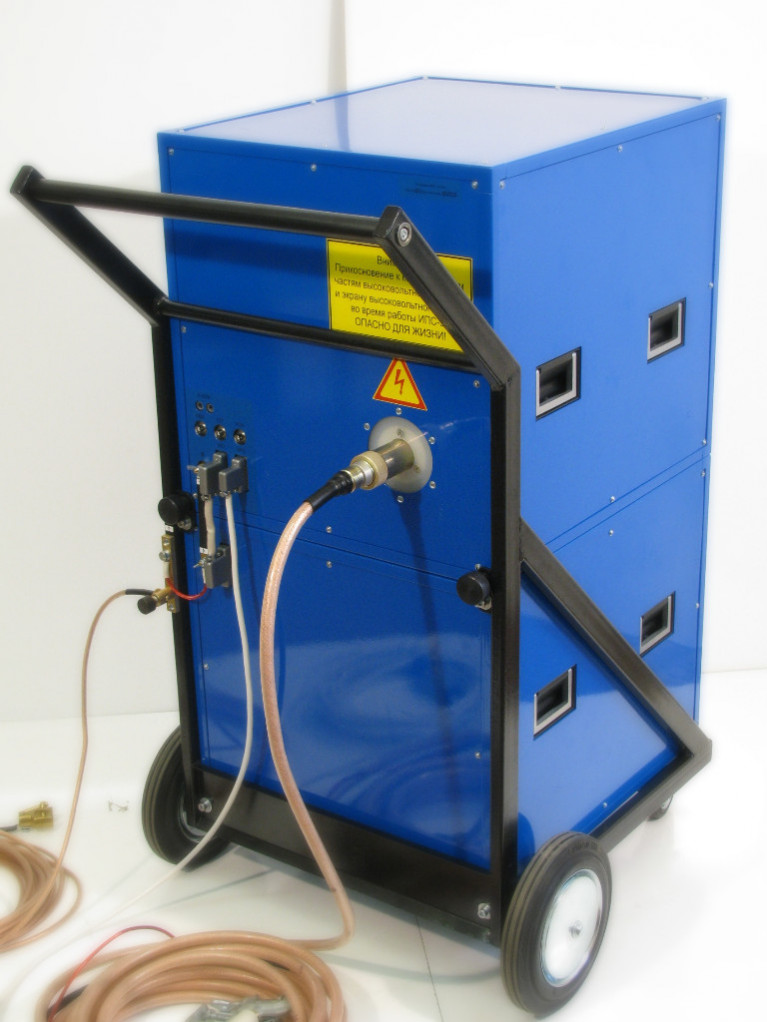

Дополнительно Система Поисковая СП-32-2 может комплектоваться тележкой для удобства перемещения.

Аппарат не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

Аппарат не является средством измерения, в поверке не нуждается.

Все оборудование производимое нашем предприятием калибруется с применением ЭТАЛОННОЙ ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ ИС-100э в составе эталонного делителя напряжения ДН-100э (регистрационный номер в Госреестре №54883-13) и

измерителя постоянных и переменных напряжений ИПН-2э (регистрационный номер в Госреестре №26301-14).

Срок поверки ИС-100э до 16 июня 2021 года.

Назначение

  • Определения величины пробивного напряжения силовых кабелей повышенным выпрямленным напряжением до 32кВампл с контролем тока утечки
  • Измерения расстояния до места повреждения импульсным методом с помощью рефлектометра «РЕЙС-305»;
  • Измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра «РЕЙС-305» и встроенным блоком ИДМ-20М
  • Измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и встроенного узла связи по току УТ;
  • Измерения расстояния до места повреждения методом колебательного разряда с помощью рефлектометра «РЕЙС-305» и встроенного узла связи по напряжению УН
  • Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;

Технические характеристики

Напряжение питания

   220В/50Гц

Максимальная потребляемая мощность

   3кВА

Диапазоны регулировки выходного напряжения

   0...8кВ
   0...16кВ
   0...32кВ

Максимальны выходной постоянный ток в режиме "32кВ"

   80мА

Максимальны выходной постоянный ток в режиме "16кВ"

   160мА

Максимальны выходной постоянный ток в режиме "8кВ"

   240мА

Максимальная запасаемая энергия

   >=2000Дж

Период следования импульсов в автоматическом режиме

   3сек и 6сек

Масса и габаритные размеры блока высоковольтной коммутации БВК СП-32-2
со встроенным блоком управления БУ СП-32-2

   70кг
   520 х 730 х 590

Масса и габаритные размеры блока высоковольтного БВ СП-32-2 (мм)
Масса и габариты тележки для СП-32-2 (мм)

   110кг
   520 х 665 х 520

   35 кг
   760 х 930 х 1300

Максимальное время непрерывной работы
Габаритные размеры в рабочем состоянии (мм)

   1 час
   520 х 730 х 1050

Комплект поставки

п/п

Наименование

   Количество

1

Блок высоковольтной коммутации БВК СП-32-2 со встроенными пультом управления ПУ СП-32-2, узлом УН и узлом УТ

   1

2

Блок высоковольтный БВ СП-32-2

   1

3

Кабель питания 15м

   1

4

Кабель высоковольтный 15м

   1

5

Провод заземления 15м

   2

6

Паспорт

   1

7

Тележка (дополнительная комплектация)

   При заказе

В НАЛИЧИИ.
