ГИ-20-2. Генератор импульсов

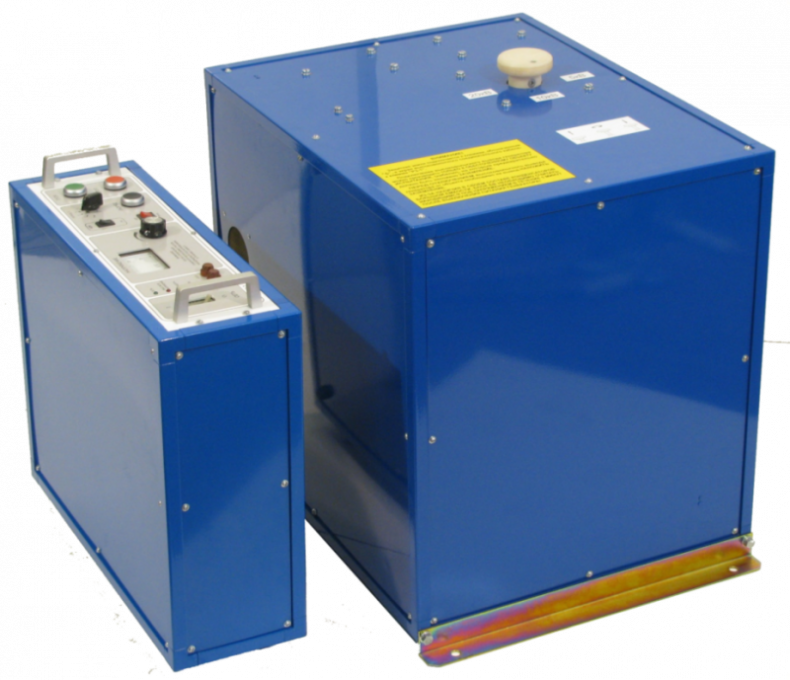

Генератор высоковольтных импульсов устанавливается стационарно в передвижную электротехническую лабораторию и разделен на два функциональных блока:

  • Блок управления БУ ГИ-20-2 - размещается в отсеке оператора.
  • Блок высоковольтный БВ ГИ-20-2 - размещается в высоковольтном отсеке лаборатории.

На текущий момент выпускаются две модификации генератора:

  • ГИ-20-2 – просто ударный генератор для акустического метода поиска с применением акустического датчика и приемника любого типа;

При дополнительном заказе, поставляется в комплекте с блоком ИДМ-20М

  • ГИ-20-2Д – ударный генератор со встроенным узлом ИДМ для измерения расстояния до места повреждения импульсным, импульсно-дуговым

Мы рекомендуем предварительно проконсультироваться с нашим специалистом для правильного выбора подходящей модификации.

При дополнительном заказе обе модификации генераторов, поставляются в комплекте с устройством связи по току УТ

Назначение

  • Измерения расстояния до места повреждения импульсным и импульсно-дуговым методами с помощью рефлектометра «РЕЙС-305» и при наличии встроенного узла ИДМ (модификация ГИ-20-2Д);
  • Измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ (приобретается отдельно);
  • Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;

Аппарат не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

Аппарат не является средством измерения, в поверке не нуждается.

Все оборудование производимое нашем предприятием калибруется с применением ЭТАЛОННОЙ ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ ИС-100э в составе эталонного делителя напряжения ДН-100э (регистрационный номер в Госреестре №54883-13) и

измерителя постоянных и переменных напряжений ИПН-2э (регистрационный номер в Госреестре №26301-14).

Срок поверки ИС-100э до 16 июня 2021 года.

Технические характеристики

Напряжение питания

220В/50Гц

Максимальная потребляемая мощность

3кВА

Диапазоны регулировки выходного напряжения

0...5кВ
0...10кВ
0...20кВ

Максимальная запасаемая энергия

>=2000Дж

Период следования импульсов в автоматическом режиме

3сек и 6сек

Масса и габаритные размеры блока управления БУ ГИ-20-2(Д)

18кг
520 х 180 х 530 (мм)

Масса и габаритные размеры блока высоковольтного
БВ ГИ-20-2(Д)

87кг
480 х 560 х 720 (мм)

Масса и габаритные размеры блока ИДМ-20М

24 кг
550 х 320 х 480 (мм)

Комплект поставки

Наименование

Количество

Блок управления БУ ГИ-20-2(Д)

1

Блок высоковольтный БВ ГИ-20-2(Д)

1

Кабель питания

1

Кабель соединительный межблочный

1

Провод заземления

1

Кабель соединительный высоковольтный

при заказе

Паспорт

1

Блок ИДМ-20М

При заказе

Узел связи по току УТ

При заказе

В НАЛИЧИИ.

Стоимость, срок изготовления и поставки ГИ-20-2(Д) Вы можете узнать отправив запрос на электронный адрес нашего предприятия svt97@mail.ru

или заполнив форму ниже:

Введите электронную почту

Модель ГИ-20-2

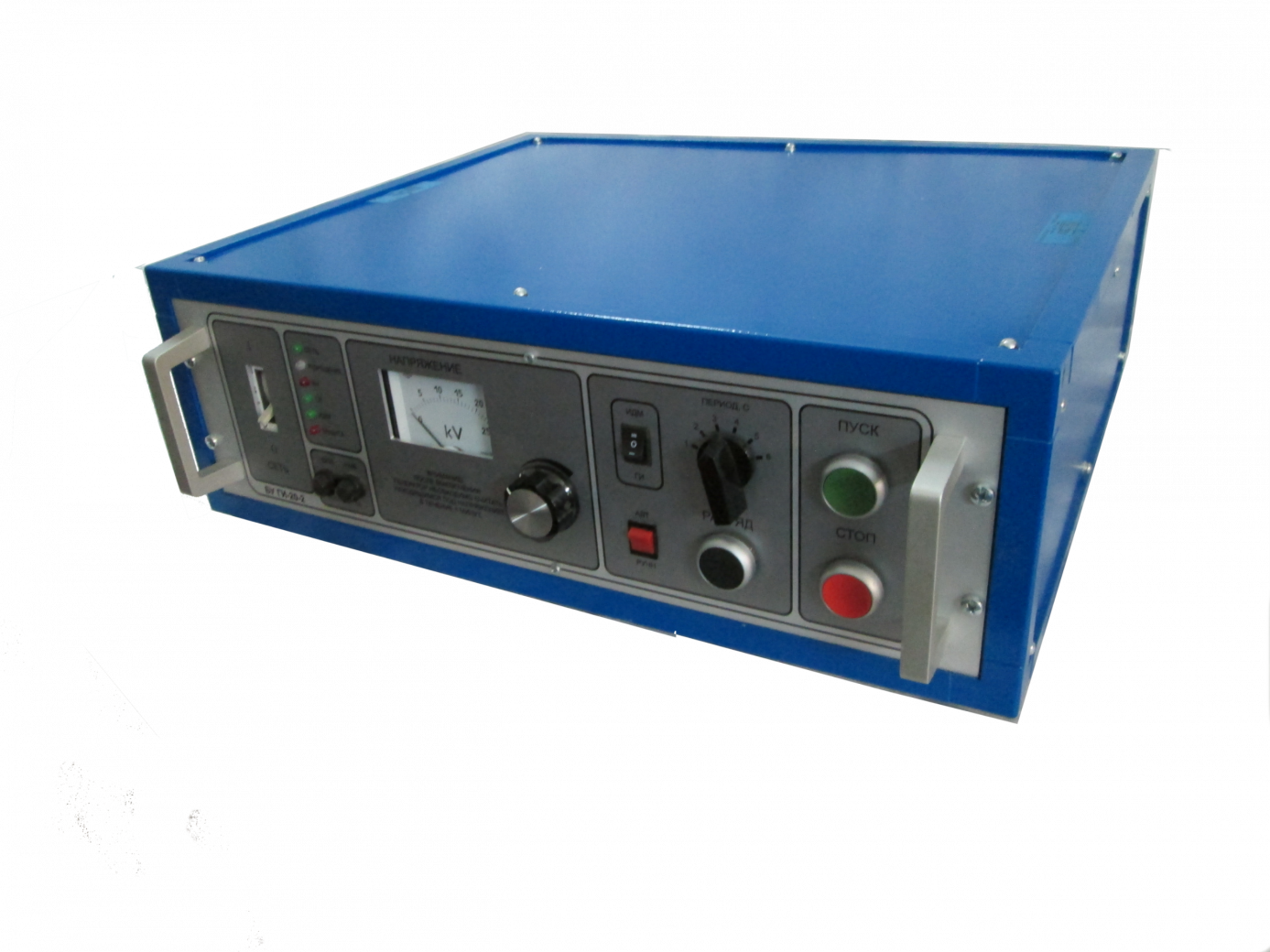

блок управления высоковольтным блоком
