АВИ-32-2. Генератор импульсов

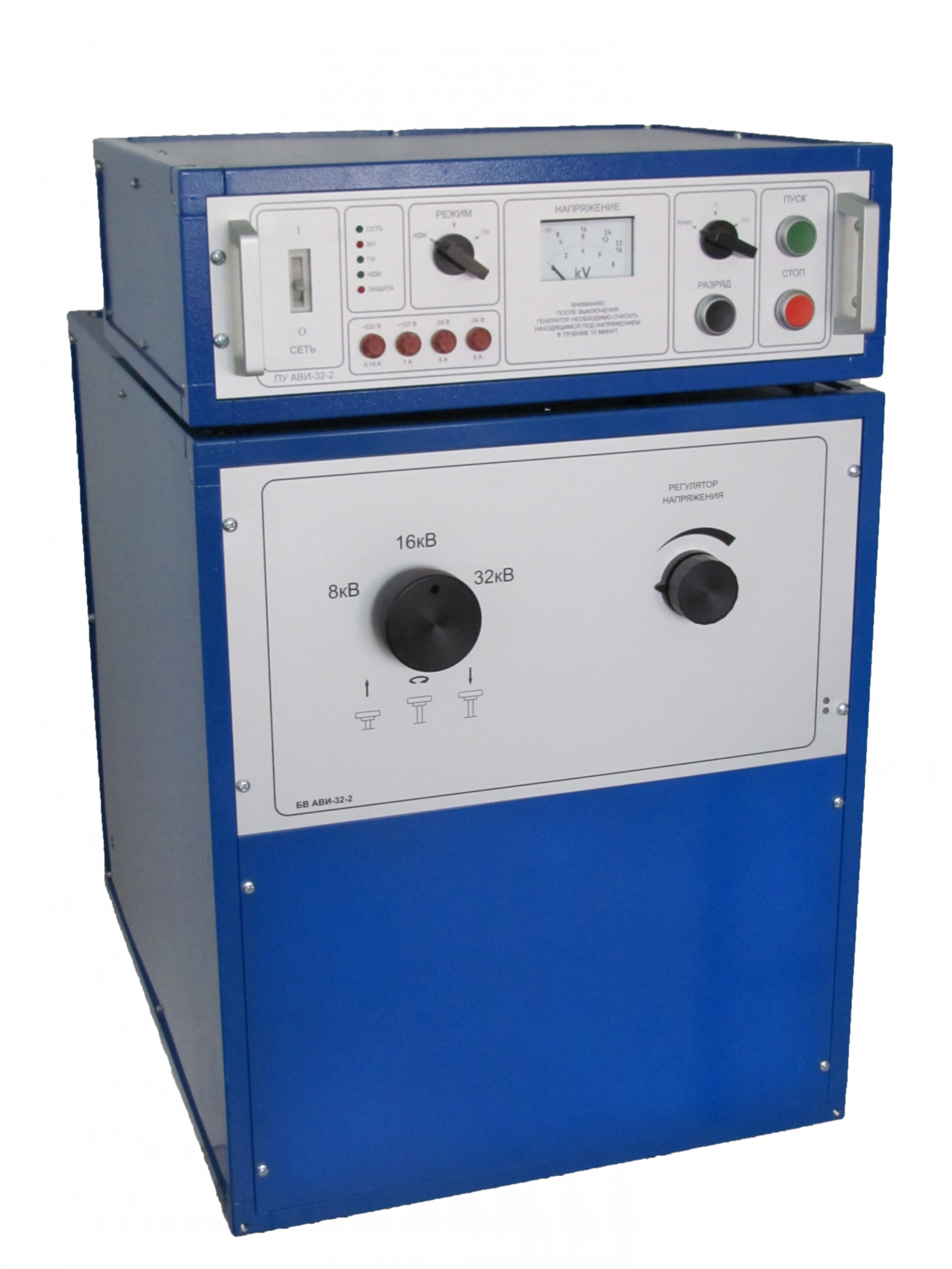

Аппарат высоковольтных импульсов АВИ-32-2 устанавливается стационарно в передвижную электротехническую лабораторию и разделен на два функциональных блока:

  • Блок управления БУ АВИ-32-2 - размещается в отсеке оператора.
  • Блок высоковольтный БВ АВИ-32-2 - размещается в высоковольтном отсеке лаборатории.

Назначение

  • Измерения расстояния до места повреждения импульсным методам с помощью рефлектометра «РЕЙС-305»;
  • Измерения расстояния до места повреждения импульсно-дуговым методам с помощью рефлектометра «РЕЙС-305» и встроенным узлом ИДМ;
  • Измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ (приобретается отдельно);
  • Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;

Аппарат не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

Аппарат не является средством измерения, в поверке не нуждается.

Все оборудование производимое нашем предприятием калибруется с применением ЭТАЛОННОЙ ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ ИС-100э в составе эталонного делителя напряжения ДН-100э (регистрационный номер в Госреестре №54883-13) и

измерителя постоянных и переменных напряжений ИПН-2э (регистрационный номер в Госреестре №26301-14).

Срок поверки ИС-100э до 16 июня 2021 года.

Технические характеристики



Напряжение питания частотой 50Гц, В

220±22

Максимальная потребляемая мощность, кВА

3,0

Максимальное выходное постоянное

 напряжение в трех диапазонах, кВ

0÷8

0÷16

0÷32

Максимальная запасаемая энергия во всех диапазонах, Дж

2000

Период следования импульсов в автоматическом режиме, с

3 и 6

Габаритные размеры, мм, не более:

пульта управления БУ АВИ-32-2 (мм)

блока высоковольтного БВ АВИ-32-2, ((мм)



520х180х460

520х630х800

Масса, кг, не более:

пульта управления БУ АВИ-32-2, (кг)

блока высоковольтного БВ АВИ-32-2, (кг)



12

134

Комплект поставки

 В НАЛИЧИИ.

Стоимость, срок изготовления и поставки АВИ-32-2 Вы можете узнать отправив запрос на электронный адрес нашего предприятия svt97@mail.ru

или заполнив форму ниже:

Введите электронную почту

Наименование

Количество

Пульт управления БУ АВИ-32-2

1

Блок высоковольтный БВ АВИ-32-2 

1

Кабель питания (5 метров)

1

Кабель соединительный межблочный (3 метра)

1

Провод заземления (5 метров)

2

Паспорт

1

Рефлектометр «РЕЙС-305»

при заказе

Узел связи по току УТ

при заказе

Приемник акустический ПП-500К

с датчиком АД-500



при заказе

Тележка

при заказе
