И-20М

установка для испытания индивидуальных средств защиты от поражения электрическим током (в настоящее время выпускается под наименованием КИ-20-0,5)

ОБЩИЕ СВЕДЕНИЯ

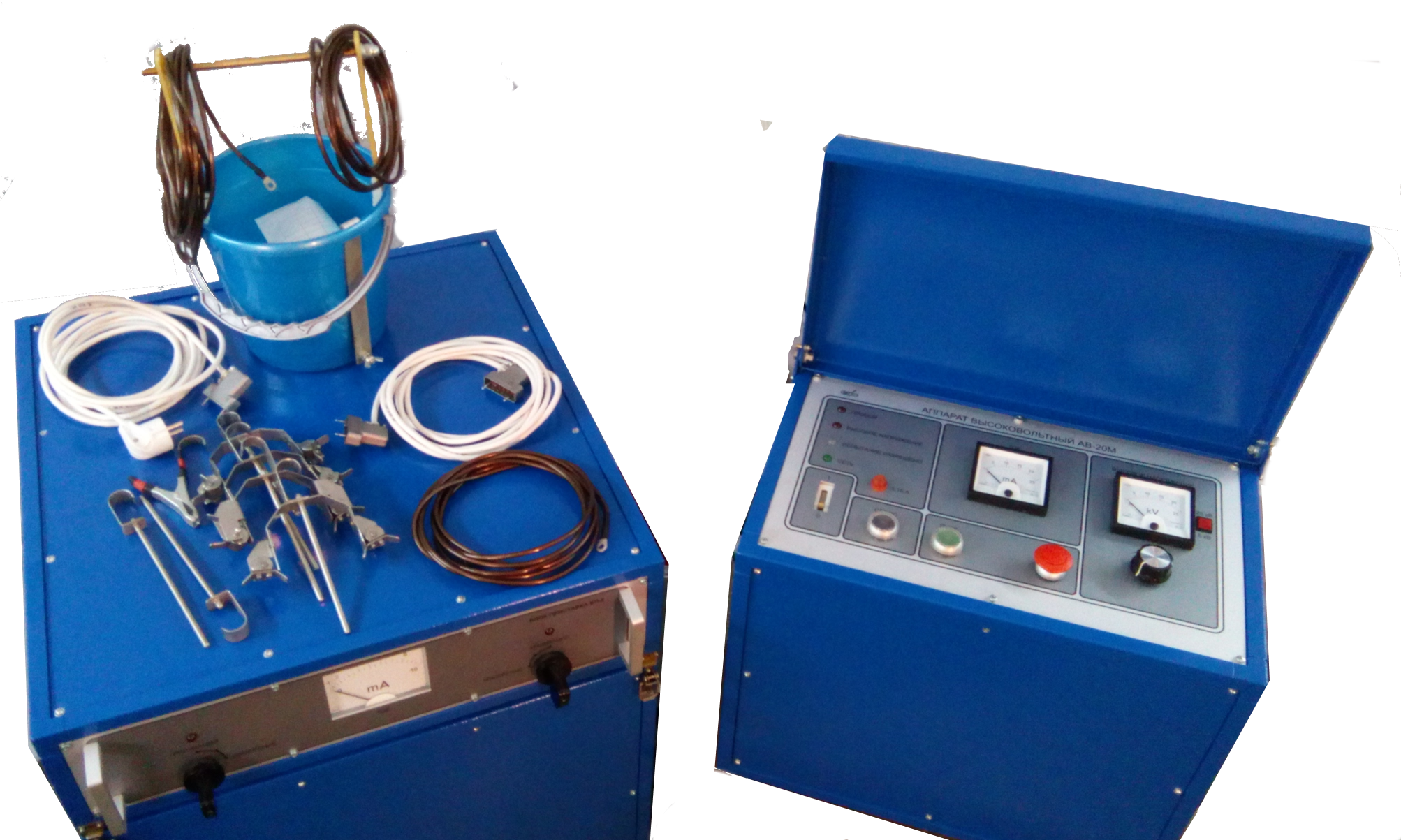

Данный комплект состоит из высоковольтного блока с органами управления и защиты АВ-20 и блок-приставки БП-2 в которой размещаются испытуемые средства защиты от поражения электрическим током( пара бот, галош или две перчатки)

Комплект испытательный КИ-20-0,5 предназначен для проведения испытаний средств индивидуальной защиты человека от поражения электрическим током (перчаток, бот, калош) синусоидальным напряжением промышленной частоты.

Комплект рассчитан для эксплуатации в помещении при температуре воздуха от плюс 10° С до плюс 40° С, относительной влажности 80% (при температуре плюс 20° С) и атмосферном давлении 84,0 −106,7 кПа (530-800 мм рт. ст.)

Имеет встроенную сертифицированную систему измерения высокого напряжения СВНИ зарегистрированную в Госреестре Средств Измерения.

Рег. № 70486-18 срок действия до 26 февраля 2023 года.

 В настоящее время оборудование для испытания СИЗ от поражения электрическим током выпускается под именем КИ-20-0,5

 по ТУ 4222-005-47143924-2013 "Комплект Испытательный КИ-20-0,5. Технические условия". Данное изменение связано с переходом нашего предприятия в 2011 году на единый стандарт маркировки всей выпускаемой нами продукции. Чуть позже  была принципиально изменена конструкция подвесок для закрепления и удержания перчаток в блоке приставке БП-2 при проведении испытаний. Отказ от применении зажима типа "крокодил" позволило более надежно удерживать перчатку наполненную, водой при размещении в БП-2, а так же вынимании ее после проведения испытания. Применение нержавеющего материала позволило исключить образование коррозии и окисления подвески при контакте ее с водой, а так же повысить надежность электрического контакта.

Маркировка выглядит следующим образом: (на примере КИ-20-0,5)

КИ  (первые буквы имени изделия) - 20 (max напряжение (кВ)) - 0,5 (потребляемая мощность (кВА) или max энергия (кДж))

 До 2013 года выпускалась по ТУ 4222-004-47143924-2011 "Установка Высоковольтная И-20М. Технические условия"

 Оборудование для испытания СИЗ от поражения электрическим током разработано одним из первых в перечне наших

разработок на ряду с электротехническими лабораториями S80 и S110 и было запущено в производство в 1997 году. На сегодняшний день нашим предприятием выпущено более 160 комплектов И-20М и КИ-20-0,5. В  2008 году АО "РЖД" закупило для собственных нужд более 50 комплектов И-20М, которые успешно работают по всей территории России по сей день.

ОСТЕРЕГАЙТЕСЬ ПОДДЕЛОК!

В стоимость входит первичная поверка и упаковка. В НАЛИЧИИ.

Стоимость, срок изготовления и поставки И-20М (КИ-20-0,5) Вы можете узнать отправив запрос на электронный адрес нашего

предприятия svt97@mail.ru

или заполнив форму ниже:

Введите электронную почту

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение питающей сети, В

220±22

Частота напряжения питания, Гц

50

Максимальное рабочее переменное напряжения, кВ

20

Максимальный выходной ток, мА

25

Относительная погрешность измерения выходного напряжения, %

не более 3

Относительная погрешность измерения выходного тока, %

не более 2,5

Потребляемая мощность кВА

не более 0,5

Количество испытуемых средств защиты

2

Габаритные размеры высоковольтного блока, мм

не более 500×500×500

Масса высоковольтного блока, кг.

не более 38

Габаритные размеры блок-приставки, мм

не более 600×950×620

Масса блок-приставки (без воды), кг

не более 49

КОМПЛЕКТ ПОСТАВКИ

Наименование

Кол-во

Примечание

Аппарат высоковольтный АВ-20М

1 шт



Блок-приставка БП-2

1 шт



Кабель сетевой

1 шт



Кабель соединительный

1 шт



Кабель высоковольтный

1 шт

входит в БП-2

Провод заземления

2 шт



Подвеска для перчаток

4 шт



Подвеска для бот

2 шт



Подвеска для электроинструмента

1 шт



Емкость для воды

1 шт



Паспорт

1 шт
