универсальная электротехническая лаборатория

Лаборатории предназначены для выполнения полного комплекса работ по испытанию и поиску мест повреждения силовых кабелей и испытанию другого высоковольтного оборудования.
Конструктивная и функциональная законченность всех блоков и узлов позволяет, легко проводить независимую модернизацию любого оборудования из состава лаборатории.
Открытая архитектура дает возможность постепенного комплектования лаборатории, а также установки оборудования других производителей.
Наличие дистанционно управляемых высоковольтных масляных коммутаторов обеспечивает высокую надежность в различных климатических условиях.



Данная Электротехническая лаборатория предназначена для испытания и поиска мест повреждения силовых кабелей всеми известными относительными и абсолютными методами, а также для испытания оборудования трансформаторных подстанций.



Может иметь исполнения по количеству фаз подключения:



1 тип: однофазное подключение

2 тип: 3-х фазное подключение



Электротехническая лаборатория позволяет выполнять следующие работы:



  • испытание оборудования повышенным переменным напряжением до 100кВ;

  • испытание изоляции выпрямленным напряжением до 110кВ с измерением тока утечки;

  • измерение расстояния до места повреждения импульсным (рефлектометрическим) методом;

  • измерение расстояния до места повреждения методом колебательного разряда;

  • измерение расстояния до места повреждения волновым методом;

  • измерение расстояния до места повреждения импульсно-дуговым методом;

  • прожигание поврежденной изоляции;

  • определение трассы и глубины залегания кабеля индукционным методом;

  • точное определение места повреждения кабеля индукционным методом;

  • точное определение места повреждения кабеля акустическим методом.

  • измерение емкости и тангенса угла диэлектрических потерь электротехнического оборудования по «прямой» и «перевернутой» схеме;

  • измерение сопротивления изоляции;

  • измерение активного сопротивления цепей, содержащих индуктивность;

  • измерение параметров трансформаторов (Ктр, Рхх, Zкз и т.д.)

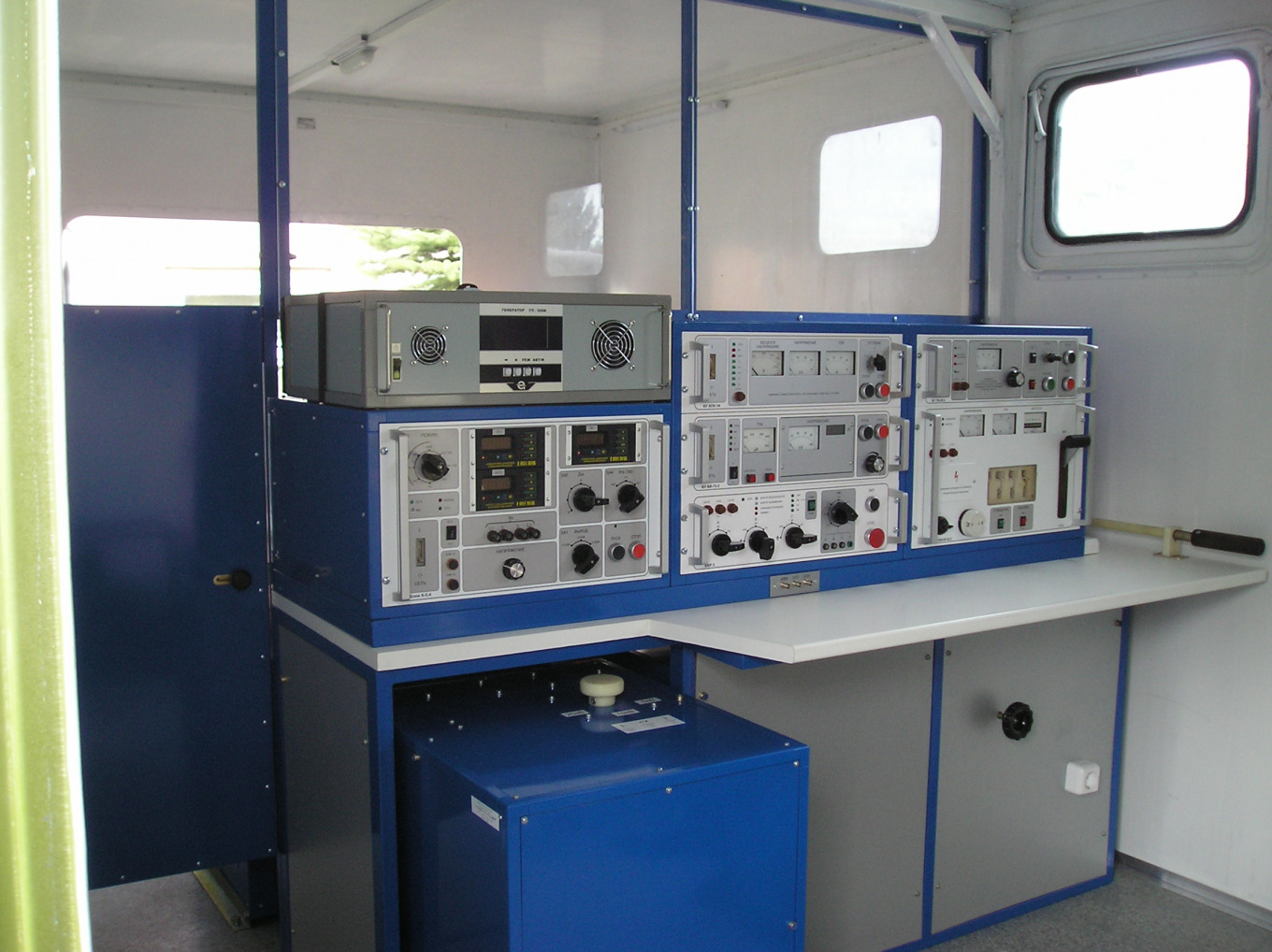

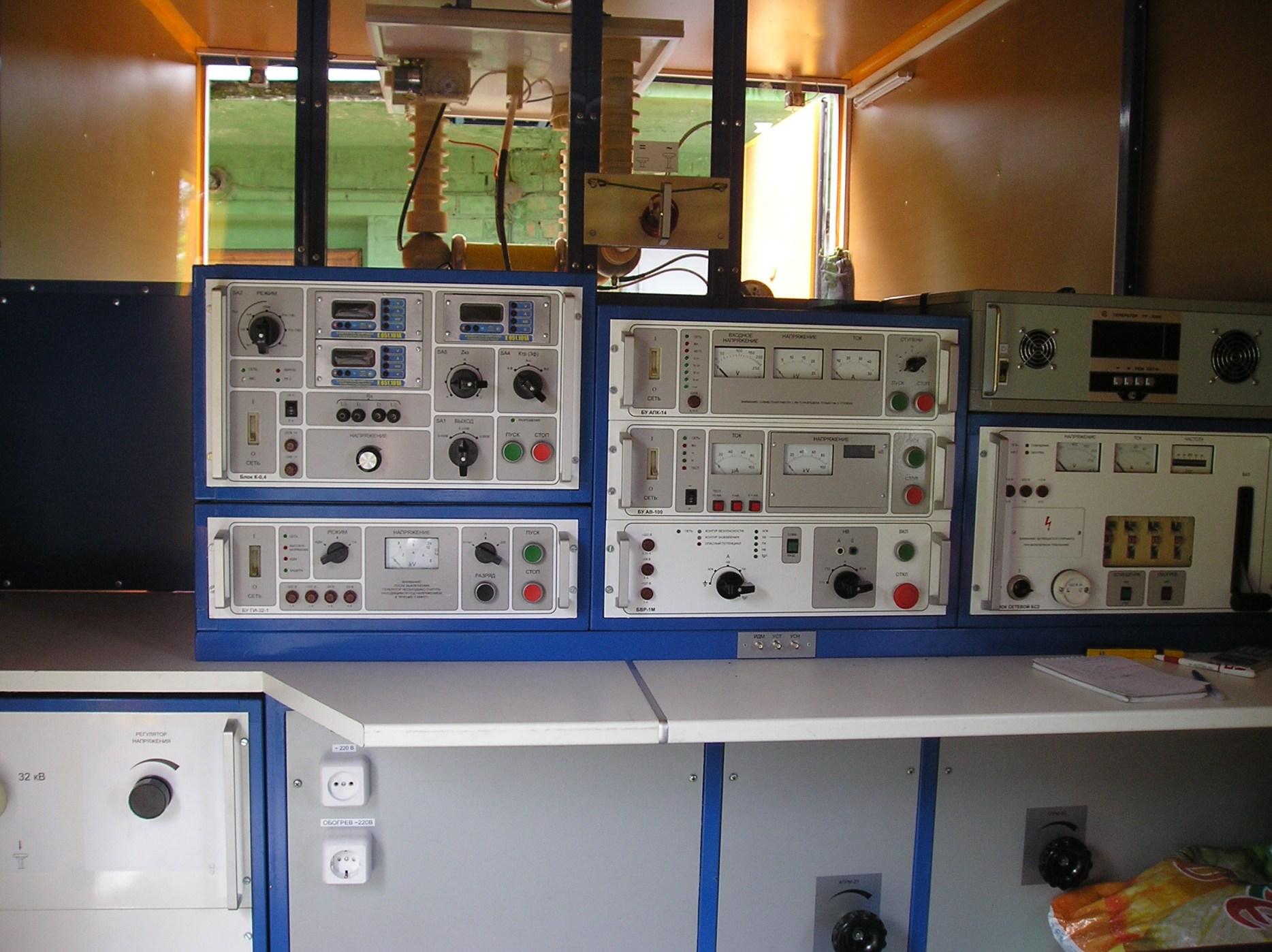

Основное оборудование ЭТЛ:

:

  • испытательный аппарат

  • аппарат прожига

  • ударный енератор

  • аппарат для измерения емкости и tgδ

  • аппарат для измерения параметров трансформаторов

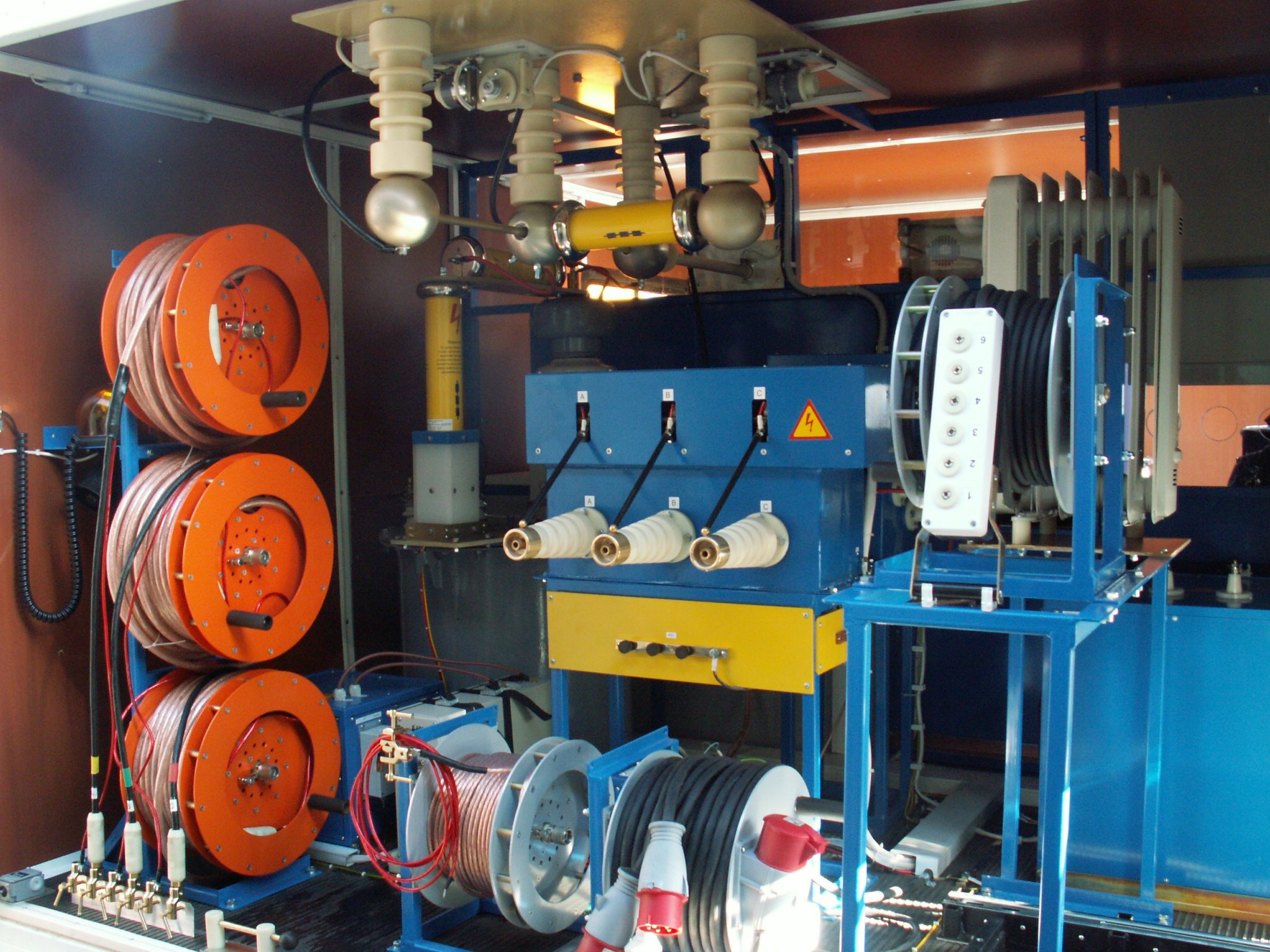

Сервисные блоки и узлы объединены в три группы:



  1. система автоматической сборки схемы

  2. система обеспечения безопасности

  3. система кабельных подключений



Может комплектоваться дополнительным покупным оборудованием по желанию заказчика.
